開発している拡散接合は、「異なる形状の部材を中間材を使用せずに接合する」ことができます。

母材特性を維持しつつ、機械加工では困難な形状を作り出せることが魅力です。

この技術により従来部品と同じサイズだけれど　①深穴形状　②内部流路　③流路の追加や分割

などにより、ユニークな特性を1つの構造体にまとめることが可能になります。

様々な用途で求められる、複雑で多機能な形状の達成に貢献します。

■接合前形状イメージ                                   ＊外形サイズ：φ300

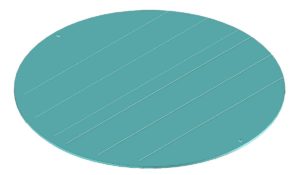

①溝部材

側面穴となる溝を加工

(最も深いところで290mmを想定)

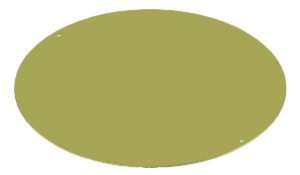

 ②フタ部材

  左記溝の蓋、右記ｽﾘｯﾄの底面に位置する

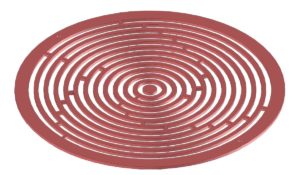

③スリット部材

接合後に溝となるスリットを加工

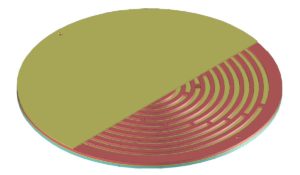

■接合後形状イメージ　　　　＊深穴が見えるように一部断面図あり（300mm丸棒挿入図）

■実サンプルの外観画像

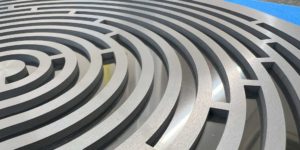

・溝　　

　　接合後、追加工も可能です　

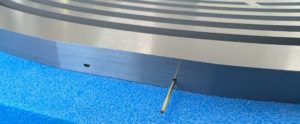

・側面穴　＊φ0.65ｘ⾧さ300mmの棒を挿入してます

　（上図イメージと同じ⾧さ）

　　＊⾧穴の形成も可能

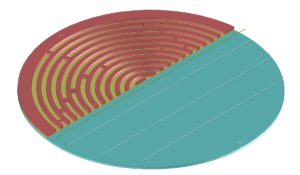

■ご提案イメージ図

さらにフタ材を接合することで自由な流路形成が可能
