マシナブルセラミックス加工事例
マシナブルセラミックスの加工事例を紹介します。
マシナブルセラミックスは切削加工ができ、加工性がセラミックスと比較して大変良好ですので、微細・精密加工に適しています。また、少量の試作にも適しています。種々の特性を持った素材が素材メーカーより販売されており、お客様のご要望に合わせた素材を選定し購入して、加工を行います。

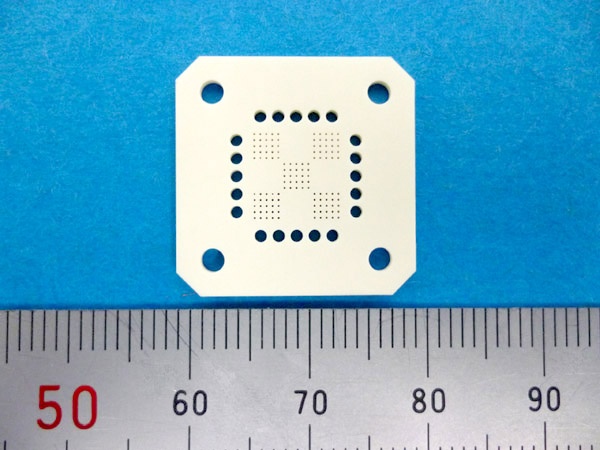

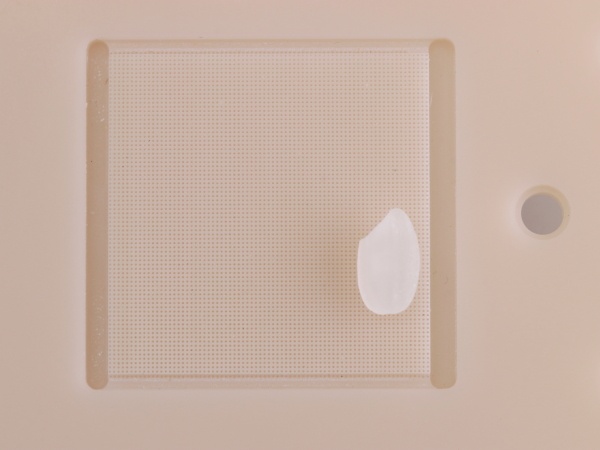

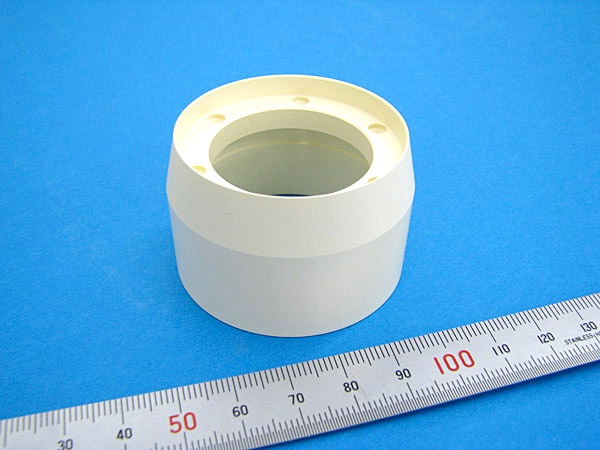

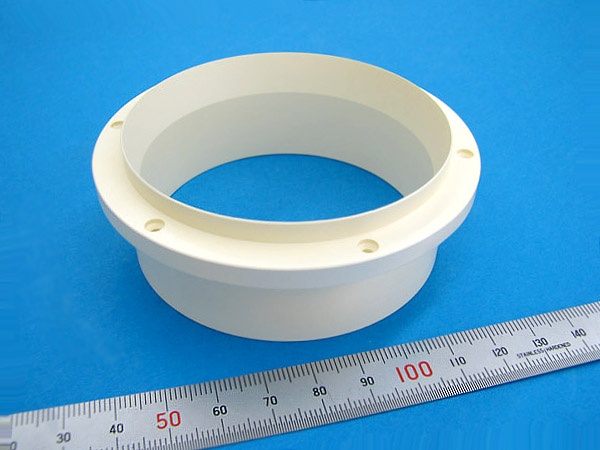

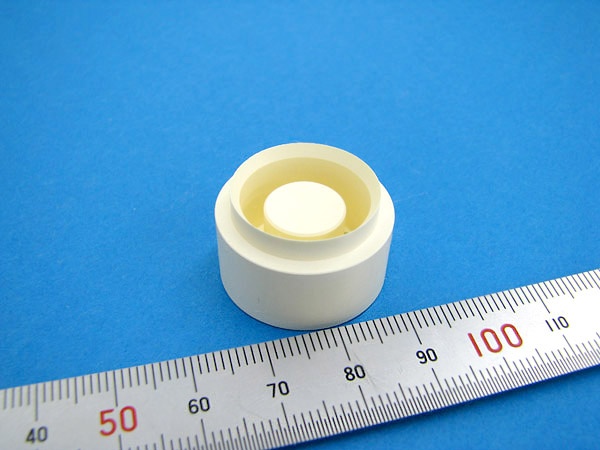

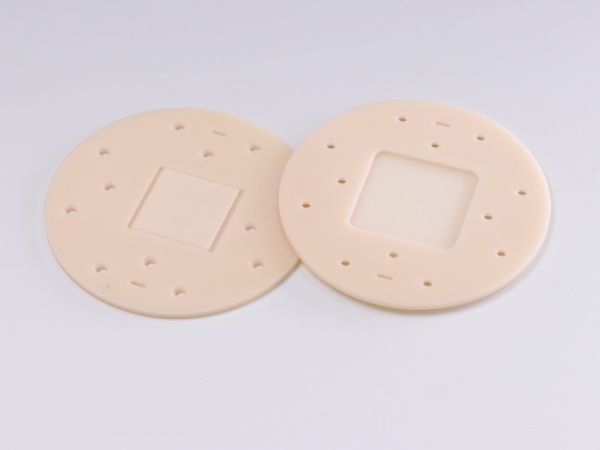

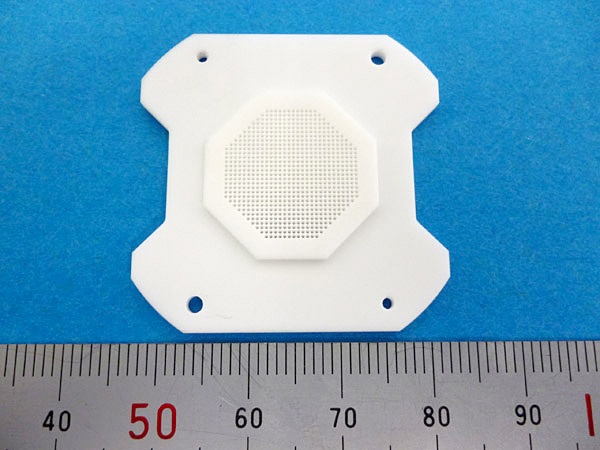

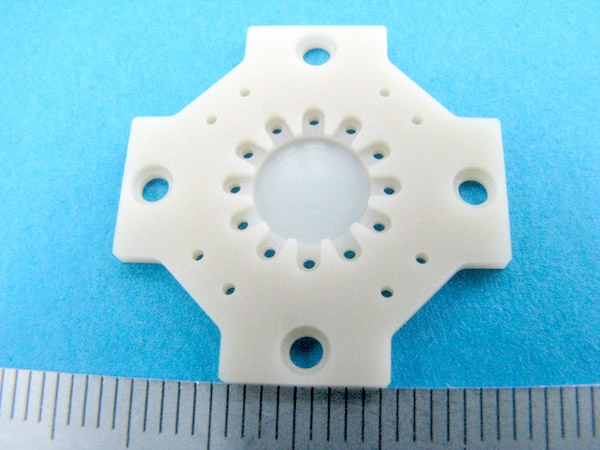

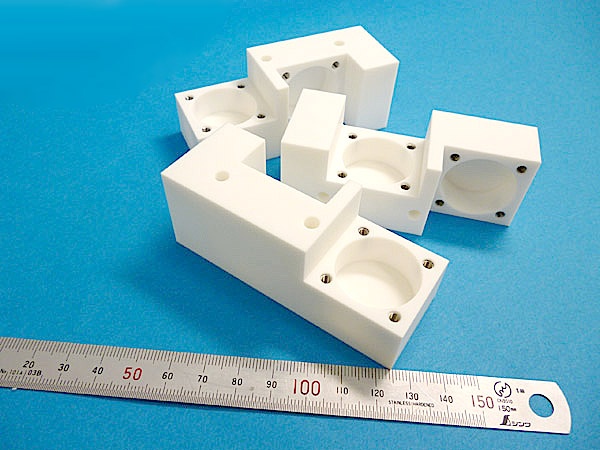

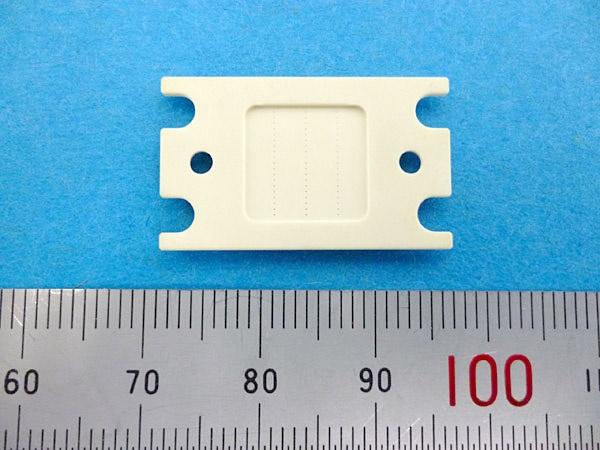

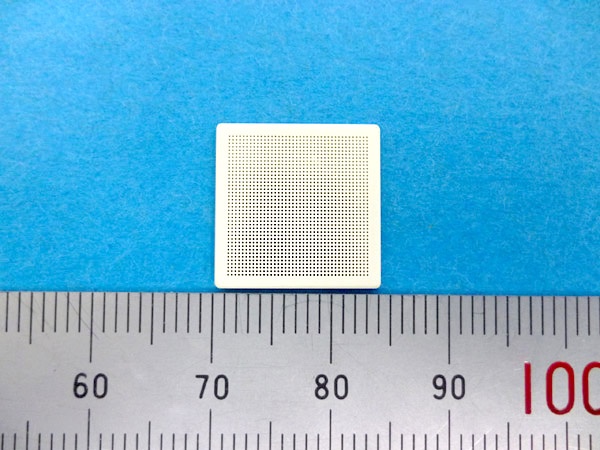

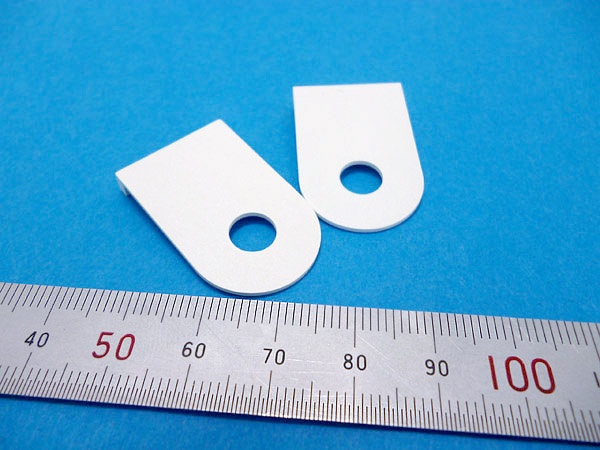

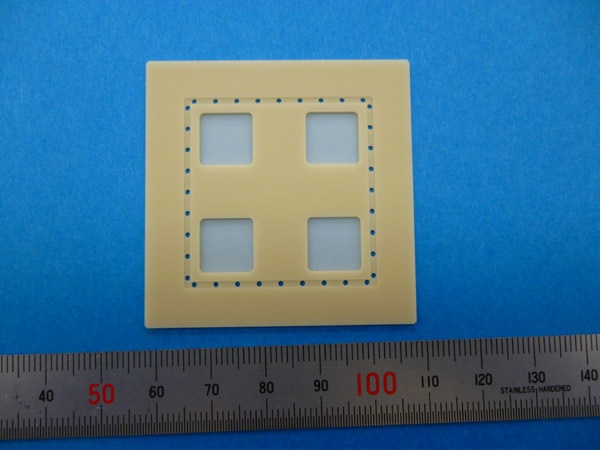

マシナブルセラミックス加工事例
| 項目 | 成分 | 含有率(％) | ビッカース硬度(HV) (GPa) |
曲げ強度 (MPa) |
最高使用温度 酸化雰囲気 （℃） |
最高使用温度 真空中（℃） |
線膨張係数 （×10-⁶/℃） |
熱伝導率 (W/(m・K)) |
|---|---|---|---|---|---|---|---|---|
| 素材商品名 | ||||||||
| マセライトSP | フッ素 金雲母 |
- | 2.2 | 110 | 1,000 | 1,200 | 9.3 RT~400℃ |
1.6 |
| ホトベール | フッ素 金雲母 ZrO₂ |
- | 2.2 | 150 | 1,000 | 1,000 | 7.8 RT~800℃ |
1.5 |
| マコール | フッ素 金雲母 ホウケイ酸 ガラス |
55 - 45 |
2.2 | >94 | 1,000 | 800 | 9.3 RT~300℃ |
1.4 |
| N-1 | BN | >99 | ショア硬度12(HS) | 30 | 950 | 2,000 | -1.4 RT→1000℃ |
63 |
| BA-2000 | AlN BN |
80 20 |
ショア硬度40(HS) | 120 | 950 | 1,950 | 5.4 | 95 |
| SBN30 | Si₃N₄ BN |
30 70 |
ショア硬度48(HS) | 140 | 950 | 1,500 | 2.0 | 33 |
| SBN50 | Si₃N₄ | 50 50 |
ショア硬度69(HS) | 270 | 950 | 1,500 | 2.6 | 47 |
| シェイパル Hi M-Soft |
AlN BN |
- | 3.8 | 300 | 1,000 | 1,900 | 4.4 | 90 |
※詳しくは弊社加工材質ガイドをご参照ください。
素材特性を利用した用途
| 項目 | 特徴 | 用途 |
|---|---|---|
| 加工性 | ・機械加工性が優れるので微細・精密加工がしやすい |
・高温での治工具部品 ・シリコンと線膨張係数を合わせた治工具 ・急加熱、急冷の工程部品 ・高温環境下での絶縁部品 |
|
硬度 強度 |
・硬度、強度は全般的にセラミックスより劣る | |
| 最高使用温度 | ・主成分がBN、Si3N4、AlN系のものは高い | |
| 熱膨張 |
・マイナス膨張から大きなものまで、幅広くある ・BA-2000、Mソフトはシリコンの値に近い |
|
| 耐熱衝撃性 | ・BN、Si3N4、AlN系のものは高い | |
| 絶縁耐力 | ・素材により高いものがある |
※一般的に素材費が割高なので、小物サイズの製品が多い。
加工可能なサイズ
| 項目 | サイズ（mm） | 項目 | サイズ（mm） |
|---|---|---|---|
| 板 寸法 | □300×ｔ50(素材による) | 穴径 | Φ0.05～ |
| 丸棒寸法 | Φ50×300(素材による) | 穴深さ | ～300 |
| 溝 | 幅0.05～ | 穴数 | ～10,000 |
| 段差（凹凸） | ～50 | ネジ | M1.2～ |
※製作可能な素材サイズによります。
